科威觸摸屏PLC一體機組態軟件—— 編輯基本圖形
自由直線
定義：自由直線的外觀設置，如線型、線寬、線條顏色等等。

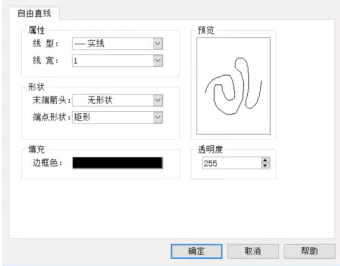

屬性圖
屬性
線型：自由直線的線條類型，如實線、虛線等
線寬：自由直線的線條寬度，即粗細

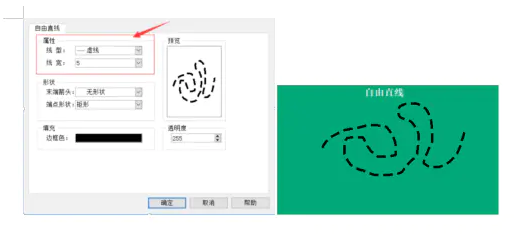

例：自由直線線型設置為虛線，線寬設置5，如下圖所示：
形狀
末端箭頭：設置自由直線的尾部形狀，如菱形、圓形等
端點形狀：設置自由直線的首尾兩端的形狀，如半圓、矩形

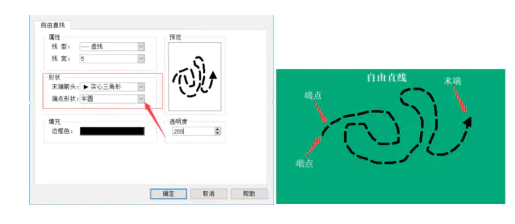

例：設置自由直線的末端箭頭為實心三角形，端點形狀為半圓，如下圖所示：
填充

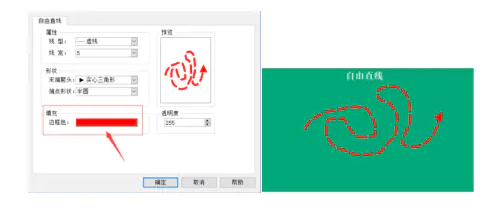

邊框色：自由直線的線條顏色設置，如下圖設置為紅色：

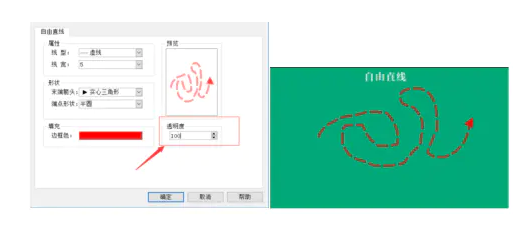

透明度：自由直線的透明程度設置，如下圖透明度設置為100：

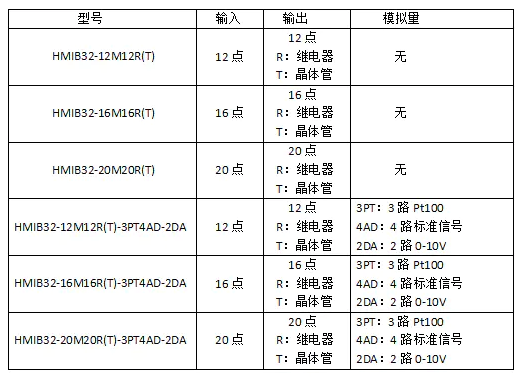

附：7寸HMIB32系列觸摸屏PLC一體機選型表
說明：
1、R(T) 繼電器或晶體管輸出，一臺中只能選擇一種，晶體管輸出的支持兩路高速脈沖。
2、PT 是指輸入溫度傳感器為Pt100
3、AD標準信號輸入(12位)，沒有特殊說明，標準型為0-20mA輸入
4、DA輸出(12位)，沒有特殊說明，標準型為0-10V輸出
